পণ্যের বর্ণনাঃ

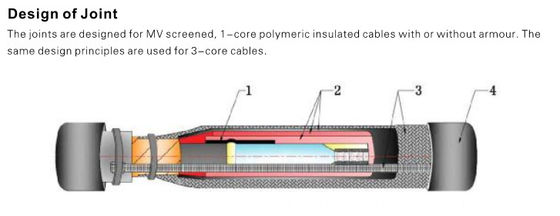

এই জয়েন্টটি ৩৫ কিলোভোল্ট পর্যন্ত একক কোর বা তিন কোর পলিমারিক আইসোলেটেড এমভি ক্যাবলের জন্য ডিজাইন করা হয়েছে।
স্ট্রেস কন্ট্রোল টিউব, স্ট্রেস রিলেভিং মাস্টিকের সাথে, ক্যাবল স্ক্রিনের প্রান্তে বৈদ্যুতিক ক্ষেত্রটি মসৃণ করতে ব্যবহৃত হয়।তাপ সংকোচন নিরোধক টিউব কোর নিরোধক উপর ধ্রুবক নিরোধক বেধ প্রদান করে.
তাপ সঙ্কুচিত ডুয়াল স্তর টিউবটি নিরোধক এবং স্ক্রিনের মধ্যে একটি শূন্য-মুক্ত ইন্টারফেস নিশ্চিত করতে সহায়তা করার জন্য গৃহীত হয়। যৌথ এলাকার চারপাশে আবৃত তামার জাল ধাতব স্ক্রিনটি পুনর্নির্মাণ করে।হয় soldering বা solderless জমি সংযোগ যৌথ জুড়ে পর্দা ধারাবাহিকতা প্রদানের জন্য উপলব্ধবাইরের সিলিং এবং সুরক্ষা একটি আঠালো লেপযুক্ত তাপ সংকোচন টিউব দ্বারা সঞ্চালিত হয়।
বৈশিষ্ট্যঃ
1. বৈদ্যুতিক চাপ নিয়ন্ত্রণ
স্ট্রেস কন্ট্রোল টিউব, স্ট্রেস রিলেভিং মাস্টিকের সাথে, ক্যাবল স্ক্রিনের প্রান্তে বৈদ্যুতিক ক্ষেত্রটি মসৃণ করতে ব্যবহৃত হয়।
2. আইসোলেশন এবং স্ক্রিন
তাপ সংকোচন নিরোধক টিউবটি তারের সাথে মিলিত বা অতিক্রম করার জন্য ধ্রুবক নিরোধক বেধ সরবরাহ করে।তাপ সঙ্কুচিত অর্ধপরিবাহী / নিরোধক দ্বৈত স্তর টিউব এছাড়াও নিরোধক এবং পর্দা মধ্যে একটি শূন্য মুক্ত ইন্টারফেস নিশ্চিত করতে সাহায্য করার জন্য গৃহীত হয়.
3. ধাতব ঢালাই
জয়েন্ট এলাকার চারপাশে বাঁধা তামা জাল ধাতব স্ক্রিনটি পুনর্নির্মাণ করে। জয়েন্ট জুড়ে স্ক্রিন ধারাবাহিকতা সরবরাহ করতে হয় সোল্ডারিং বা সোল্ডারহীন জমি সংযোগ উপলব্ধ।
4. বাইরের সিলিং এবং সুরক্ষা
বাহ্যিক সিলিং এবং সুরক্ষা একটি আঠালো লেপযুক্ত, তাপ সংকোচন টিউব দ্বারা সঞ্চালিত হয়। এটি ক্যাবল ওভারহেড থেকে প্রত্যাশিত যান্ত্রিক সুরক্ষা এবং রাসায়নিক প্রতিরোধের সরবরাহ করে।
• ক্রস-লিঙ্কড পলিওলেফিন থেকে তৈরি
• গ্রাহকের অনুরোধে অগ্নি প্রতিরোধক ব্রেকআউট পাওয়া যায়
• বিভিন্ন কনফিগারেশন প্রয়োজনীয়তা পূরণ
• সঙ্কুচিত তাপমাত্রাঃ 90°C এ শুরু করুন, এবং 130°C এ সম্পূর্ণ পুনরুদ্ধার করুন।
নির্বাচন টেবিলঃ
RSJY-১6kV, 10kV, 20kV, 30kV এবং 35kV এর জন্য স্ক্রিনযুক্ত, 1-কোর পলিমারিক বিচ্ছিন্ন তারের জন্য সোজা জয়েন্ট
এই জয়েন্টটি ৩৫ কিলোভোল্ট পর্যন্ত সিলিন্ড সিঙ্গল কোর পলিমারিক আইসোলেটেড এমভি ক্যাবলের জন্য ডিজাইন করা হয়েছে।
| নামমাত্র ভোল্টেজ U0,/U(Um) |
ক্রস সেকশন ((মিমি)2) |
কিট নং। |
এল |
| মাত্রা ((মিমি) |
| 3.6/6 ((7.2) কেভি |
২৫-৫০ |
6kVRSJY-1/1 |
820 |
| ৭০-১২০ |
6kVRSJY-1/2 |
820 |
| ১৫০-২৪০ |
6kVRSJY-1/3 |
820 |
| ৩০০-৪০০ |
6kVRSJY-1/4 |
820 |
| ৫০০-৬৩০ |
6kVRSJY-1/5 |
820 |
| ৮০০-১০০০ |
6kVRSJY-1/6 |
820 |
| 1200 |
6kVRSJY-1/7 |
820 |
৬/১০ (১২) কেভি
6.35/11(12) কেভি
8.7/15(17.5) কেভি |
২৫-৫০ |
10kVRSJY-1/1 |
820 |
| ৭০-১২০ |
10kVRSJY-1/2 |
820 |
| ১৫০-২৪০ |
10kVRSJY-1/3 |
820 |
| ৩০০-৪০০ |
10kVRSJY-1/4 |
820 |
| ৫০০-৬৩০ |
10kVRSJY-1/5 |
820 |
| ৮০০-১০০০ |
10kVRSJY-1/6 |
820 |
| 1200 |
10kVRSJY-1/7 |
820 |
| 12/20(24)kV 12.7/22(24)kV |
৩৫-৫০ |
20kVRSJY-1/1 |
820 |
| ৭০-১২০ |
20kVRSJY-1/2 |
820 |
| ১৫০-২৪০ |
20kVRSJY-1/3 |
820 |
| ৩০০-৪০০ |
20kVRSJY-1/4 |
1020 |
| ৫০০-৬৩০ |
20kVRSJY-1/5 |
1020 |
| ৮০০-১০০০ |
20kVRSJY-1/6 |
1020 |
| 1200 |
20kVRSJY-1/7 |
1020 |
১৮/৩০ ((৩৬) কেভি
19/33 ((36) কেভি |
৩৫-৫০ |
30kVRSJY-1/1 |
1100 |
| ৭০-১২০ |
30kVRSJY-1/2 |
1100 |
| ১৫০-২৪০ |
30kVRSJY-1/3 |
1100 |
| ৩০০-৪০০ |
30kVRSJY-1/4 |
1100 |
| ৫০০-৬৩০ |
30kVRSJY-1/5 |
1100 |
| ৮০০-১০০০ |
30kVRSJY-1/6 |
1100 |
| 1200 |
30kVRSJY-1/7 |
1100 |
| 20.8/36 ((42) কেভি |
50 |
35kVRSJY-1/1 |
1100 |
| ৭০-১২০ |
35kVRSJY-1/2 |
1100 |
| ১৫০-২৪০ |
35kVRSJY-1/3 |
1100 |
| ২৬/৩৫ ((৪২) কেভি |
35kVRSJY-1/4 |
1160 |
| ৫০০-৬৩০ |
35kVRSJY-1/5 |
1160 |
| ৮০০-১০০০ |
35kVRSJY-1/6 |
1160 |
| 1200 |
35kVRSJY-1/7 |
1160 |
নোটঃ
1সংযোগকারীগুলি আলাদাভাবে অর্ডার করতে হবে।
2.আরএসজেওয়াই-১ হচ্ছে তামার তারের স্ক্রিনযুক্ত ক্যাবলের জন্য।
3সোল্ডারহীন জমি সংযোগ নিম্নরূপ পৃথকভাবে আদেশ করা আবশ্যকঃ
·রৌপ্য তারের পর্দা এবং তারের বর্মযুক্ত তারের জন্য,উদাহরণস্বরূপ,6kVRSJY-1/1-WA।
·বর্মযুক্ত তারের সাথে তামার টেপ স্ক্রিনযুক্ত তারের জন্য,উদাহরণস্বরূপ,6kVRSJY-1/1-X এর জন্য উপসর্গ-এক্স যুক্ত করুন।
RSJY-3স্ক্রীনেড, ৩-কোর পলিমারিক আইসোলেটেড ক্যাবল ৬ কেভি, ১০ কেভি, ২০ কেভি, ৩০ কেভি এবং ৩৫ কেভি
এই জয়েন্টটি ৩৫ কিলোভোল্ট পর্যন্ত ৩টি কোর পলিমারিক আইসোলেটেড এমভি ক্যাবলের জন্য ডিজাইন করা হয়েছে।
| নামমাত্র ভোল্টেজ U0,/U(Um) |
ক্রস সেকশন ((মিমি)2) |
কিট নং। |
এল |
| মাত্রা ((মিমি) |
| 3.6/6 ((7.2) কেভি |
২৫-৫০ |
6kVRSJY-3/1 |
1620 |
| ৭০-১২০ |
6kVRSJY-3/2 |
1620 |
| ১৫০-২৪০ |
6kVRSJY-3/3 |
1620 |
| ৩০০-৪০০ |
6kVRSJY-3/4 |
1620 |
| ৫০০-৬৩০ |
6kVRSJY-3/5 |
1620 |
৬/১০ (১২) কেভি
6.35/11(12) কেভি
8.7/15(17.5) কেভি |
২৫-৫০ |
10kVRSJY-3/1 |
1620 |
| ৭০-১২০ |
10kVRSJY-3/2 |
1620 |
| ১৫০-২৪০ |
10kVRSJY-3/3 |
1620 |
| ৩০০-৪০০ |
10kVRSJY-3/4 |
1620 |
| ৫০০-৬৩০ |
10kVRSJY-3/5 |
1620 |
| 12/20(24)kV 12.7/22(24)kV |
৩৫-৫০ |
20kVRSJY-3/1 |
1620 |
| ৭০-১২০ |
20kVRSJY-3/2 |
1620 |
| ১৫০-২৪০ |
20kVRSJY-3/3 |
1620 |
| ৩০০-৪০০ |
20kVRSJY-3/4 |
2320 |
| ৫০০-৬৩০ |
20kVRSJY-3/5 |
2320 |
১৮/৩০ ((৩৬) কেভি
19/33 ((36) কেভি |
৩৫-৫০ |
30kVRSJY-3/1 |
2520 |
| ৭০-১২০ |
30kVRSJY-3/2 |
2520 |
| ১৫০-২৪০ |
30kVRSJY-3/3 |
2520 |
| ৩০০-৪০০ |
30kVRSJY-3/4 |
2520 |
| ৫০০-৬৩০ |
30kVRSJY-3/5 |
2520 |
| 20.8/36 ((42) কেভি |
50 |
35kVRSJY-3/1 |
2520 |
| ৭০-১২০ |
35kVRSJY-3/2 |
2520 |
| ১৫০-২৪০ |
35kVRSJY-3/3 |
2520 |
| ২৬/৩৫ ((৪২) কেভি |
35kVRSJY-3/4 |
2620 |
| ৫০০-৬৩০ |
35kVRSJY-3/5 |
2620 |
নোটঃ
1সংযোগকারীগুলি আলাদাভাবে অর্ডার করতে হবে।
2.আরএসজেওয়াই-৩ হচ্ছে তামার তারের পর্দাযুক্ত ক্যাবলের জন্য।
3সোল্ডারহীন জমি সংযোগ নিম্নরূপ পৃথকভাবে আদেশ করা আবশ্যকঃ
•যদি ক্যাবলটিতে তামার তারের পর্দা থাকে এবং তারের বর্ম থাকে, তাহলে উপসর্গ-WA যোগ করুন। উদাহরণস্বরূপ,6kVRSJY-3/1-WA।
·বর্মযুক্ত তারের সাথে তামার টেপ স্ক্রিনযুক্ত তারের জন্য,উদাহরণস্বরূপ,6kVRSJY-3/1-X।
অ্যাপ্লিকেশনঃ
স্ট্রেস কন্ট্রোল টিউব, স্ট্রেস রিলেভিং মাস্টিকের সাথে, ক্যাবল স্ক্রিনের প্রান্তে বৈদ্যুতিক ক্ষেত্রটি মসৃণ করতে ব্যবহৃত হয়।
তাপ সংকোচন নিরোধক টিউব কোর নিরোধক উপর ধ্রুবক নিরোধক বেধ প্রদান করে।
তাপ সঙ্কুচিত ডুয়াল স্তর টিউবটি ইনসুলেশন এবং স্ক্রিনের মধ্যে একটি শূন্য-মুক্ত ইন্টারফেস নিশ্চিত করতে সহায়তা করার জন্য গৃহীত হয়।
জয়েন্ট এলাকার চারপাশে বাঁধা তামার জাল ধাতব পর্দা পুনর্নির্মাণ করে।
জয়েন্ট জুড়ে স্ক্রিন ধারাবাহিকতা প্রদানের জন্য হয় সোল্ডারিং বা সোল্ডারহীন জমি সংযোগ উপলব্ধ।
বাহ্যিক সিলিং এবং সুরক্ষা একটি আঠালো লেপযুক্ত তাপ সংকোচন টিউব দ্বারা সঞ্চালিত হয়।
